現在有越來越多的地方都在使用電磁屏蔽室。電磁屏蔽室的結構主要包括屏蔽門、殼體、電源濾波器等等，在設計的時候需要考慮的地方是很多的呢。下面屏蔽室廠家給大家分析一下如何設計電磁屏蔽室的結構。希望我們介紹的這些內容對大家是有幫助的。
1、電源濾波器：單相高性能電源濾波器。進入屏蔽室的每根電源線均應配置電源濾波器，目前廣泛采用低泄露電源的電源濾波器，其插入衰減值與屏蔽效能一致;所有電源濾波器應集中安裝，濾波器的前端不能有過流保護裝置但可設置過載保護裝置。

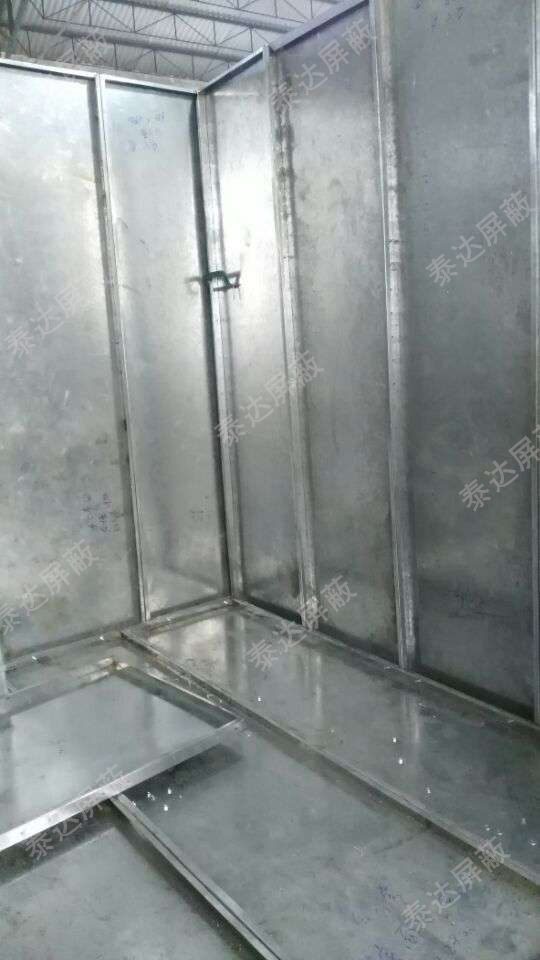

2、殼體：有六面板體及殼體與地面之間的絕緣處理。六面板體是由厚度為1.5mm的冷軋鋼板制成單元模塊，鍍鋅噴塑后通過M8鍍鋅螺栓、螺母、墊片及導電襯墊組裝而成。
3、屏蔽門：雙點手動(或電動)鎖緊屏蔽門，門洞尺寸為1800×850(mm)。采用鉸鏈插刀式密閉屏蔽門，門的鎖緊點為雙點手動鎖緊結構;采用單刀插入式電磁密封技術、復合刀口、可拆卸式好的鈹青銅簧片，維護性好;內外門板為雙層絕緣式機構，門表面采用亞光不銹板裝飾。
4、通風波導窗：蜂窩型通風波導窗，尺寸為300×300(mm)。屏蔽通風窗成截止波導形式，其插入衰減應于屏蔽室指標一致，波導窗由許多個波導組成的波導束，小波導截面形狀為六角形;波導片采用真空釬焊新工藝組成整件。
在設計的時候需要從四個方面去進行考慮的，每一個方面都需要考慮到，電磁屏蔽室的室內電器設計需滿足電源進線與屏蔽室壁間絕緣電阻及導線與導線之間的絕緣電阻大于2MΩ的要求。頂?shù)脑O(shè)計主要包括吊頂龍骨+微孔鋁板，電磁屏蔽室作為我公司的主要產品，優化設計，降低損耗，主動壓縮利潤空間，使屏蔽設備的造價得以大幅下調。
